Tips for the contacts display of Retevis RT3S

Many customers think we only need to import and write the contact list into the Retevis RT3S, it will show contacts’ information when we make QSO with them. it’s not right. when we want to show contacts information on Retevis RT3S, we need to do all items as below.

1. Upgrade the firmware to CSV version

If your firmware of Retevis RT3S is REC version, the contact list can’t show on the radio. Therefore, even if the local contact is selected in the channel, but the contact information cannot be found on the radio, and it still cannot be displayed.

2. Make sure the contact in the contact list

If you have downloaded the contact list on Ailunce web, you can find there are a total of 183,566 contacts for Retevis RT3S. now Retevis RT3S only supports 120,000 contacts, and can’t import all contacts into the radio. so, please download the contacts you need to make sure the contacts you want to make QSO in the contact list.

3.Make sure the contact list importing successfully

After finish importing the contact list, please check the contact list on the radio. check steps are as below.

Menu=>Contacts=>ViewContactsCSV=>ContactsCSVList, the contact list will show as below. the 65535 is the total contacts that you import. please compare whether the total number of contacts is ok.

3. Turn on the CotactsCSV setting item

It’s the most important and easy to forget point. the setting step is as below.

Menu=>Utilities=>Radio Setting=>ContactsCSV, select turn on to confirm.

How to Change the Customized PowerOn Logo on Retevis RT73

This article will tell us how to change the PowerOn Logo for Retevis rt73 dual band mobile radio.

What do you need?

1.Create your own poweron picture. Size:160*128.

2.Software »image2lcd».

3.another software «FLASH+ADD«.

4. Firmware upgrade software. IAP+FLASH.

How to do?

1. First, download the software image2lcd from above link. Then install it on your computer. Open the software, and then follow all the setting what I note in the picture.

If it display the «image2lcd» logo on the upper left of the picture, please click lower right corner»注册“register. enter the number»0000-0000-0000-0000-6A3B» .

Then save this picture as a bin file.

3. Download the»FLASH+ADD» software from above link. Open the «IAP» software. Open flash file, find the .bin picture what you saved last step. and then write the Addr(Hex) number follow the below picture.

Then save this to a flash file.

4.Open the IAP+FLASH software.    then connect the USB cable to your computer. and Press» P1+Power on key» together to enter the DFU mode.

then open the flash file what you saved last step. Click Wite flash. your own poweron picture will be write to your radio.

after it finish, the radio dont be turn off itself. short press the power key to off the radio. and turn on the radio again, it will display your own poweron picture.

Any questions, please email to info@ailunce.com

Significado iconos Anytone

¿Sabes el significado de todos los iconos que aparecen en pantalla?

No será la primera, ni la segunda vez, que alguien pregunta acerca de los diferentes iconos que aparecen en la pantalla del Walky Talky Anytone, en cualquiera de los dos modelos que incorporan DMR, AT-D868UV ó AT-D878UV.

Con el uso diario, se supone el significado de la mayoría, pero siempre queda alguno que es una absoluta incógnita.

Afortunadamente, PA3CQJ se ha tomado su tiempo y ha creado ésta imagen con el significado de todos los iconos que aparecen

De izquierda a derecha son:

  • S-Meter: Indica la intensidad de la señal recibida, con 5 niveles.
  • TX-Power: Potencia de emisión:
    • L: Low – Baja … 1W
    • M: Media Media … 2.5W
    • H: High – Alta … 5 Watts
    • T: Turbo … 7 Watts
  • Digi-Monitor: Se ilumina si tenemos activo el Digi-Monitor (modo promiscuo) en uno o los dos slots.
  • VOX: Sistema Vox-Control activado (PTT con la voz)
  • Recording: Activo el sistema para grabar el audio recibido.
  • GPS: GPS Activo
    • GRIS: GPS activado pero sin fijar la posición
    • ROJO: GPS activo y con posición fijada (funcionando)
  • INBOX: Tienes un mensaje tipo SMS recibido
  • Roaming: Activo el cambio automático de repetidor
    • ROJO: Roaming Activo pero sin repetidor próximo
    • VERDE: Roaming Activo con repetidor en cobertura
  • Auto-Power-Off: Encendido, significa que el equipo se apagará en el tiempo fijado previamente en la configuración.
  • Color-Code: Muestra el Color-Code que se está utilizando. Habitualmente será C01, que es el 1.
  • Batería: Muestra el nivel de carga de la batería.

Respecto al Auto-Power Off, un pequeño comentario…

Habitualmente, en los equipos que utilizamos los Radioaficionados, disponemos de ésta opción, muy útil cuando llevamos un equipo en el coche, por ejemplo, y lo dejamos encendido sin tener esa intención. Sabemos que al de x minutos, el equipo se apaga. Si estamos delante, hay una señal de pre-aviso, pulsamos cualquier tecla y se anula la función de auto apagado.

En Anytone, si le marcas, por ejemplo, 2 horas, sabes que al de dos horas de encenderlo, se va a apagar… lo utilices o no.

Creo haber leído en las notas de una actualización, que modificaron la función, para que si pulsas una tecla, se restaura el temporizador, por lo que sería en el ejemplo anterior, que se apagaría 2 horas después de la última tecla pulsada… que es, como comentaba, el modo en el que funcionan el resto de nuestros equipos.

Espero que ésta información os sea de ayuda

Configurar password personalizado para Hotspots

Dentro de muy poco, será obligatorio, por cuestiones de seguridad, que todos los Hotspot, utilicen un password personal, desactivándose así la contraseña estándar que se ha venido utilizando hasta ahora.

Hemos preparado un vídeo muy simple sobre cómo hacer éste proceso.

Esperamos os sea de utilidad.

¿Conoces los servicios auxiliares de Brandmeister?

La red mundial Brandmeister ofrece una variedad de servicios digitales que son desconocidos para muchos usuarios y que iremos recopilando en esta entrada para tener todo unificado disposición de los usuarios.

Envío de nuestra posición GPS a la red APRS. Privada id 214999: este es el código al que enviaremos nuestra posición si queremos estar visibles en la red APRS y siempre que nuestro equipo vaya equipado con GPS. Es importante que en nuestro perfil de Selfcare tengamos correctamente configurado el modelo/tipo de equipo que estamos utilizando. Hay otras ids de ámbito global a las que también podemos enviar posicionamiento y que corresponden a otros países. Por ejemplo el 204999 para utilizar el master de Holanda o el 222999 para utilizar el italiano. Como norma general usaremos el 214999.

Servidor Galleta de la Suerte: Es un programa basado en las galletas de la suerte (o galletas de la fortuna) en la cultura asiática, en los que abres una galleta y te sale un mensaje, proverbio, profecía… etc. En este caso, hemos instalado este programa por ser divertido y porque es una buena forma de comprobar que nuestro equipo está correctamente configurado para el envío y recepción de mensajes. El uso es tan simple como enviar a la id privada 214995 el texto: «1» (sin comillas). Si está todo correcto, recibiremos de forma instantánea un mensaje cada vez distinto que puede ser un proverbio, refrán, frase célebre… etc.  Este servicio se presta también en otros idiomas simplemente enviando otros números. Los idiomas disponible sería: 1 – Español, 2 – Inglés, 3 – Francés, 4 – Alemán, 5 – Italiano, 6 – Ruso, 7 – Checo, 8 – Polaco y 9 – Irlandés.

Enviar un spot al DXCluster: Mediante el envío de un sms a la id privada 214995, podrás enviar anunciar un dx en la red mundial de DXCluster. En este caso el texto del mensaje tendrá el siguiente formato: DX frecuencia call_dx comentarios . El campo comentarios es opcional. Esta aplicación es muy interesante para anunciar actividades desde la montaña o en portable donde se llega a un repetidor DMR pero no hay cobertura de internet.

  • Eco SMS: Como su propio nombre lo indica, sirve para ver si enviamos y recibimos correctamente los mensaje. Para ello enviaremos la palabra ECHO a la id privada 262995. Recibiremos un mensaje de vuelta que nos saluda y acusa recibo de nuestro SMS.
  • Envío de SMS a buzón: todos sabemos que si mandas normalmente un sms a un usuario y éste no está en red o tiene la frecuencia ocupada, simplemente no le llega. Con este sistema, el SMS va a un buzón y posteriormente podrá recuperarlo el destinatario. Para ello enviaremos un mensaje a la privada 262995 con el texto: INDICATIVO Mensaje. Si el mensaje llega correctamente, recibiremos un SMS de vuelta indicando que ha sido almacenado en el buzón.
  • Recepción de un SMS desde el buzón: si alguien nos ha enviado un mensaje con el comando anterior, ahora veremos como recuperarlo. Para ello enviaremos el comando INBOX a la privada 262995 y recibiremos la lista de mensajes numerados disponibles para nosotros. Ahora tenemos opción de leer todos los mensajes enviando el comando ALL. O recibirlos individualmente con el comando GET num.mensaje . (por ejemplo: GET 1 ) . Y tras leerlos, podemos borrarlos del buzón.  Con el comando DEL borramos todos, y si indicamos además el número, borramos los mensajes de forma individual. (por ejemplo: DEL 1).

Información Meteorológica WX: esta aplicación sirve para recibir información metorológica. En este caso, todos los comandos los enviaremos a  la privada 262993. Enviando el comando WX tendremos la info correspondiente a la zona del repetidor por el cual estamos entrando al sistema. Con el comando WX GPS enviará la info de la última posición GPS que hayamos enviado. Incluso podemos detallar la ciudad enviando WX TOWN,ES ciudad . También podemos recibir información METAR de los distintos aeropuertos mundiales enviando el comando METAR CODIGO_ICAO_AEROPUERTO . Los códigos de los aeropuertos españoles los tenéis aquí: https://es.wikipedia.org/wiki/Anexo:Aeropuertos_de_España

Información de posicionamiento GPS: este servicio es útil para los que dispongan de un equipo con GPS integrado. En este caso también todos los comandos serán enviados a las privada 262993. Empezaremos con el comando más obvio, enviaremos GPS para recibir la última posición que hemos lanzado. El comando GPS SET establecerá la última posición recibida por el sistema (la recibida con el comando anterior),como nuestra posición de Inicio o Home.  El comando GPS HOME nos indica azimuth y distancia la posición de Inicio o Home (establecida con el comando anterior. También podemos vez nuestra posición respecto al de otro colega enviado el comando GPS INDICATIVO. Y para finalizar con el comando  GPS RPT obtendremos una lista de los 5 repetidores más cercanos a nuestra posición. * Si nuestro equipo no dispone de GPS integrado podemos enviar a la red de APRS nuestra posición metiendo las coordenadas manualmente enviando el comando APRS lat long (por ejemplo: APRS 51.123 11.456).

Información de la señal con la que llegamos al repetidor: enviaremos el comando RSSI a la privada 262993 y recibiremos el indicativo del repetidor al que estamos accediendo y la señal con la que nos recibe.

Información sobre un indicativo determinado: este comando nos permite saber cuando el sistema ha escuchado por última vez a un indicativo, por qué repetidor y time slot. Para ello enviaremos el comando INFO INDICATIVO a la privada 262993.

Sistema de información automática de Broadcast en español: este servicio es un sistema de emisión continua de noticias sobre el estado de la meteorología, información dx, próximas actividades en la red Brandmeister, propagación, así como otras noticias de interés. Para ello simplemente sintonizaremos el TG21480 y esperaremos a escuchar las noticias que son emitidas cada 10 minutos.

Envío de mensajes a la red de buscapersonas Dapnet EA: Puedes enviar mensajes a cualquier usuario de Dapnet EA con un sms a la privada 214995 y que contenga el siguiente formato: DAP <call> <grupo> <mensaje>

Por ejemplo: DAP EA2CQ EA-ALL Esto es un mensaje desde la red DMR

Procedimiento para el cambio de Indicativo a un DMR-ID

Es frecuente, que colegas decidan cambiar su indicativo, por uno cuyo sufijo tenga dos letras, o incluso ahora, una sola. Por ello, os facilitamos los pasos a dar, para cambiar el indicativo a vuestro DMR-ID.

  1. Pedir a EA8II el cambio de indicativo conservando las ids existentes en el anterior.
  2. Una vez actualizada la Base de Datos Mundial, al de unas horas sincronizará con la Base de Datos de BrandMeister.
  3. Crear cuenta Selfcare para el nuevo indicativo.

Como siempre, estamos para cualquier duda técnica a vuestra disposición en el correo electrónico: hola@brandmeister.es

DVLINK V9 – CHANGE LOG

Manuals ràpids de connexió a sales C4FM en equips FT-70DE i FTM-100DE

Els amics dels Radioaficionats del Pallars han creat dos senzills manuals que expliquen els passos a seguir per connectar a una sala (“room”) de C4FM, tant en sistema Wires-X com YSF de System Fusion.

Aquí teniu els enllaços a les instruccions per configurar les sales de C4FM als enllaços digitals.

Manual ràpid FT70DE

Manual ràpid FTM-100DE

TYT MD-9600 Firmware Upgrade mode

Firmware Upgrade mode, and then run the Firmware Loader application to install the updated firmware on the radio.

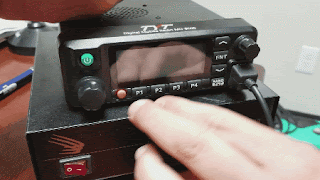

With the external power source OFF, hold down both the P1 button AND the round, orange button to the left of P1 at the same time. With both buttons held down, turn the external power source ON. When the display starts flashing, you can release the buttons. This indicates you are in Firmware Upgrade mode.

TYT MD-9600 Upgrading the Programming Software Guide

*** Firmware Upgrade mode, and then run the Firmware Loader application to install the updated firmware on the radio.

TYT MD-9600 Firmware Upgrade mode
With the external power source OFF, hold down both the P1 button AND the round, orange button to the left of P1 at the same time. With both buttons held down, turn the external power source ON. When the display starts flashing, you can release the buttons. This indicates you are in Firmware Upgrade mode.

Manual Baofeng BF-T1 Español

Buenas noches, pongo un enlace gracias al amigo EA1IPU Rafael el cual me ha hecho llegar un manual que ha elaborado en formato PDF y en Castellano del Baofeng BF-T1

Enlace manual

Cualquier actualización que me haga llegar Rafael, la subiré en esta página a disposición de todo el mundo
